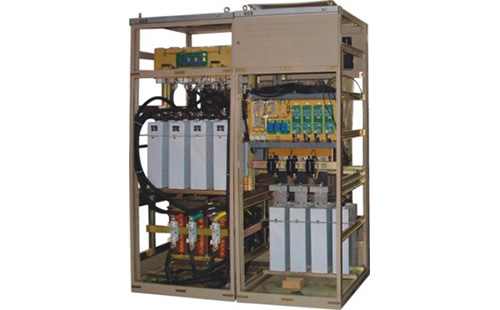

1、低壓分相投切主動無功補償成套設備
本公司開發的低壓分相投切主動無功補償成套設備，它的功用利益會合表現在：三相別離采樣，分相、分級對三相進行無功補償，有用的處理了三相負載不平衡時傳統補償設備無法處理的問題。對隨機性大，無法有用改進的單相用電負載(如照明燈具、家用電器、辦公設備、核算機等)，它能依據負載的改動狀況隨時補償。
低壓分相投切主動無功補償成套設備，是我公司經過立異后，研發生產出的系列化微電腦全主動無功功率補償器及無功補償成套設備。選用先進的電器元件，改動傳統繼電器、溝通接觸器操控體系。新的體系由無觸點元件組成，大大下降了設備的修補率。產品由于運用本公司專用元器件，體積大大縮小，可與各種類型的開關柜/箱配套運用。并且體系沒有溝通接觸器機械式的通、斷沖擊，對電網是一個環保型新產品。 電容器切換設備能確保零電壓小電流切換，電容器本身運用專用產品，整套設備在可靠性、防涌流、下降諧波等技術指標方面均優于其它補償設備。
低壓分相投切主動無功補償成套設備集無功功率補償和照明配電于一體，具有“補償”和“配電”兩層功用。該設備能主動檢測各相負載的功率因數，而主動分相投入各相所需的電容量，使各相的無功功率補償抵達最佳狀況。對改進電網功率因數、前進電網功率、削減線路損耗、改進電壓質量、節約用電、增大變壓器有功容量、下降配電線路本錢等有顯著作用。設備均選用先進的數字表面，使參數更加精確、直觀，便于操作人員把握。
具有事端狀況、聲光報警功用。
無功主動盯梢補償設備選用固定電容器協作磁控電抗器的方法，當體系無功過剩時，固定補償電容器宣告的容性無功由電抗器吸收;當缺少無功時，電抗器容量減小，由補償電容供給容性無功。磁控電抗器操控設備實時丈量核算體系有功功率、無功功率、功率因數和母線電壓，并調整電抗器的輸出容量，使體系在確保母線電壓合格的條件下，無功最小。
GWK系列廣義無功補償操控
可依據規劃的次序進行電容的投切動作。
實時丈量閃現：
當出現過壓、過流、欠壓、諧波電壓越限、諧波電流越限時，切除悉數電容器組，并給出相應提示。
低壓三次諧波濾波器
概述
輸電及配電體系是作業在固定頻率的正弦波電壓和電流波形下，然而在非線性負荷接入體系時，發生的附加諧波電流引起電流和電壓畸變。
非線性的單相負荷如熒光燈、投射燈、核算機、打印機等，接入相與中性線之間發生三次諧波電流，并在中性線上進行并聯疊加，悉數的諧波電流構成電流和電壓畸變。三次諧波電流除了在中性線累計引起過載危險外，還構成150Hz的磁場。
諧波處理，即從電網上濾除三次諧波電流，消除諧波影響，使上述問題得以處理。
濾波器與諧波源越近濾波作用越好，這是諧波電流和諧波電壓處理的最好方法。
假設由于三次諧波引起的三次諧波電壓畸變或變壓器過載是首要問題，主張在主電源配電柜裝設濾波器。
2、低壓三次諧波濾波器的適用作業
一般工業、商業大樓、寫字樓、居住小區及三相四線制負荷。
三次諧波濾波器的組成和作業原理
三次諧波濾波器由電容器串聯阻抗構成。諧波濾波器發生基波無功功率，以抵達方針功率因數，電抗器的電感值挑選使其對三次諧波構成很低阻抗串聯諧振，其作用是絕大部分的諧波電流可被濾除。
濾波器柜設備有一臺接觸器、一臺熱繼電器、電抗器、電容器及一臺電壓操控繼電器。一般濾波器與主配電柜帶熔斷器的饋線相連，與一般的無功電容器組相同，三次諧波濾波器也能夠由一臺功率因數調整器操控。三次諧波濾波器也能夠依據中性線中的電流由外部的電流繼電器操控其投入和切除，或濾波器與負荷一同操控投切。
諧波濾波器一般依據具體項意圖丈量作用選用標準元件組合而成，這樣能夠確保以合理的出資取得最佳的無功補償和諧波濾波的作用。
判定濾波器標準所需求的數據
1.中性線和/或相線中的三次諧波電流。
2.濾波器接入點的電壓畸變(相對中性線)。
3.需求的無功補償功率。
4.變壓器的容量(S/kVA)及短路阻抗百分比(Zk%)。
5.設備地址(主配電柜或分配電柜)。
低壓動態無功補償設備
低壓動態無功補償設備首要設備構成
1.晶閘管(投切電容器)
2.電抗器(克制諧波)
3.電容器(補償功率因數)
TSC-SYII無功補償設備技術標準
額外電壓：400V
相數及頻率：單相或三相
投切級數：3級，7級，10級(也可依據客戶需求規劃其它等級)
額外容量：30-5000kVar并可依據用戶需求定做，柱上式和柜機式兩種機型可供挑選
環境溫度：-10°C~45°C
環境濕度：相對濕度不大于85%
海拔高度：不跨越2000米
SVC=FC+TCR
TCR: Thyristor Controlled Reactor 晶閘管操控電抗器
SCV: Static Var Compensator 間斷型動態無功補償設備
3、高壓動態無功補償及濾波設備首要設備構成
1.全數字操控柜
2.晶閘管閥組
3.主電抗器
4.純水冷卻體系
SVC高壓動態無功補償及濾波設備簡介
選用柜式結構，結束外來干擾屏蔽，抗干擾才華優勝。
操控整個體系的作業。
電抗器為空心、干式、銅線或鋁線環氧固化型，線形度高、噪音小、動熱穩定性好，絕緣強度高，散熱好。
經過晶閘管的相位操控抵達動態無功補償的意圖。
PLC程序操控，保護、報警功用齊備。
無腐蝕，無污染，符合環保要求。
2.作業可靠，保護措施徹底，保護量小。
體系信息傳遞選用光纜傳遞，光電方法轉換，抗干擾才華好。
3.操控活絡，調度方法多樣。
4.選用封閉純水冷卻體系，冷卻功率高，作業可靠。
5.能夠結束電能質量底子優化。
高壓無功補償兼濾波設備
無有害氣體及蒸汽，無導電性或爆炸性塵土等。
